ICAT 7.2

Celda de AT con dualidad de operación:

  • Protección integral de transformador: cuando trabaja acoplada a un transformador.
  • Protección de línea: cuando trabaja desacoplada y con una tapa de cierre trasero.

Sus características más relevantes:

  • Se alimenta desde la red eléctrica de AT por medio de entradas tipo prensaestopas o enchufables
  • Incorpora seccionadores de paso y puesta a tierra enclavados mecánicamente entre si y con la puerta del compartimento principal, lo que le permite poner a tierra todo lo conectado a ella en el momento en el que se desconecta de la red de AT
  • Conjunto extraíble de interruptor automático hasta 600 A, enclavado eléctricamente con la posición de los seccionadores. Esto permite asegurar la apertura del interrupotr de corte al vacío antes que cualquier otra conmutación.

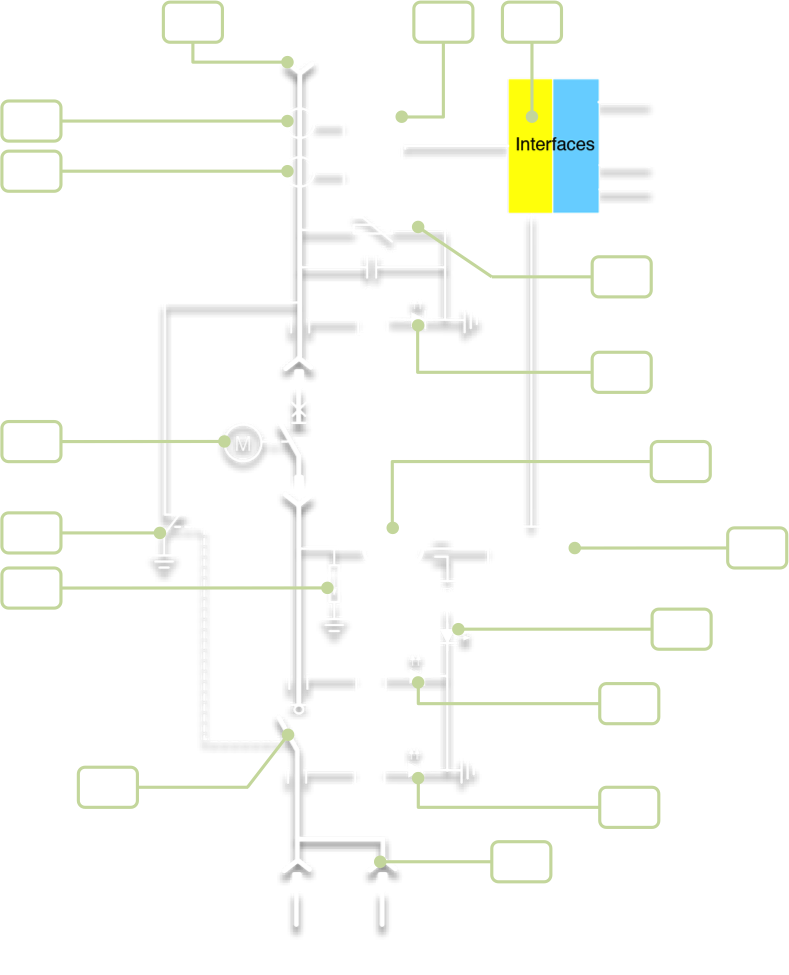

Esquema Unifilar

Descripcion de  ICAT 7.2
  • 1. Entrada de Cable
  • 2. Presencia de Tensión de Línea
  • 3. Presencia de Tensión seccionador cerrado
  • 4. Presencia de Tensión de tensiones auxiliares
  • 5. Tensiones auxiliares
  • 6. Seccionador de Paso
  • 7. Seccionador de Puesta a Tierra
  • 8. Protección contra Sobretensiones Externas
  • 9. Transformador auxiliar
  • 10. Interruptor extraible motorizado
  • 11. Presencia de tensión con interruptor cerrado
  • 12. Protección contra sobretensiones de maniobra
  • 13. Interface de control y protección
  • 14. Protección electrónica contra sobrecorriente
  • 15. Salida de Cable
  • 16. Transformadores de medida
  • 17. Transformador sumador
