Deltatron-G

Centro móvil de transformación y distribución para minería subterránea y obras públicas

  • Ambientes no clasificados
  • Tensión máxima de utilización 7,2 kV
  • Tensión en Baja Tensión según demanda: 400, 690, 1.000 V
  • Potencia de transformación hasta 4 MVA
  • Potencia auxiliar hasta 10 kVA, 220 V

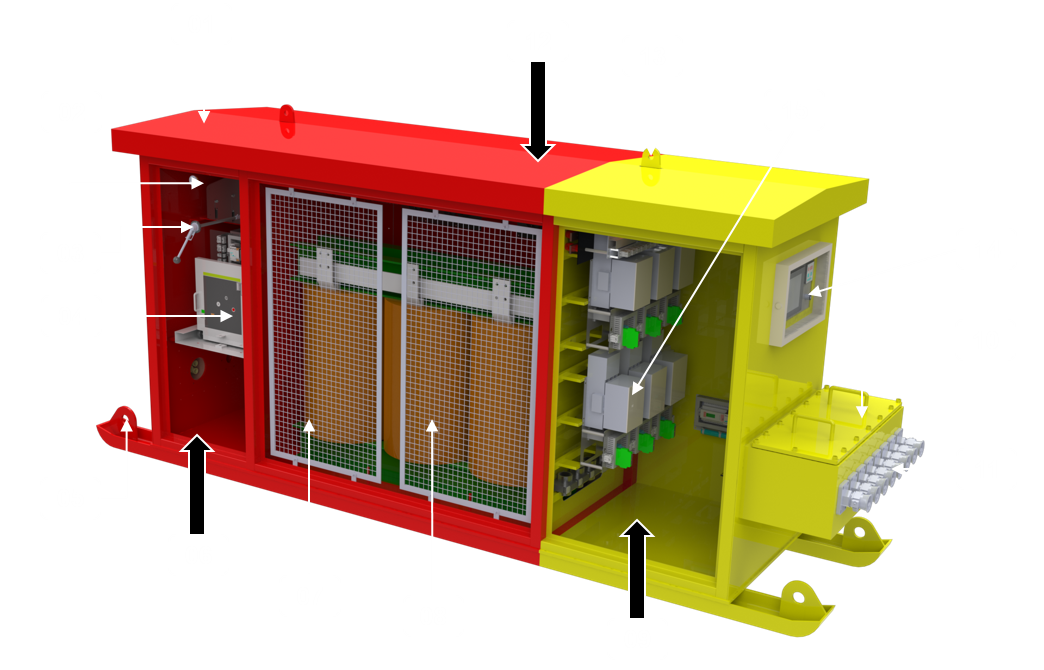

Descripcion del producto

Descripcion de Deltatron-G
  • 1.Techo removible
  • 2.Indicador de presencia de tensión
  • 3.Maneta de operación de seccionadores
  • 4.Interruptor extraíble
  • 5.Punto de izado y arrastre
  • 6.COMPARTIMENTO DE ALTA TENSIÓN
  • 7.Protección del compartimento central
  • 8.Transformador de potencia
  • 9.COMPARTIMENTO DE BAJA TENSIÓN
  • 10.Compartimento de embornamiento en BT
  • 11.Salidas de cables de BT
  • 12.COMPARTIMENTO DE TRANSFORMADORES
  • 13.Cáncamos de izado del techo
  • 14.Pantalla de control y monitorización
  • 15.Slots con interruptor

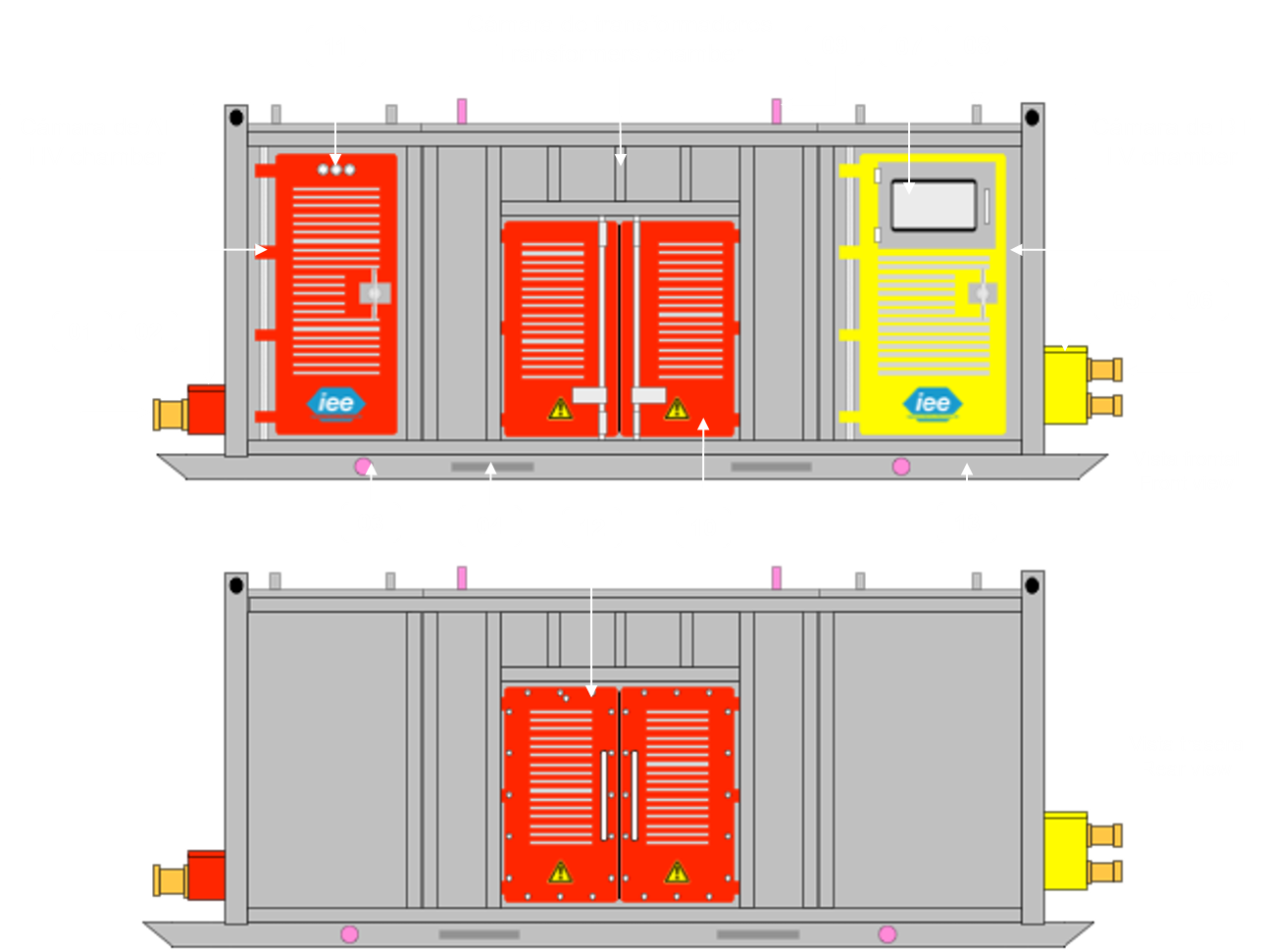

Esquema descriptivo

Esquema de Deltatron-G
  • 1.Conector fijo de AT
  • 2.Caja de conexión AT (opcional)
  • 3.Accesorio de elevación
  • 4.Ranura de elevación (opcional)
  • 5.Caja de conexión BT
  • 6.Conector fijo de BT
  • 7.Control y monitorización local
  • 8.Accesorio de elevación parcial
  • 9.Accesorio de elevación “open top”
  • 10.Acceso al compartimento de trans-formadores
  • 11.Presencia de tensión en AT
  • 12.Acceso al compartimento de trans-formadores
  • 13.Patín deslizante
